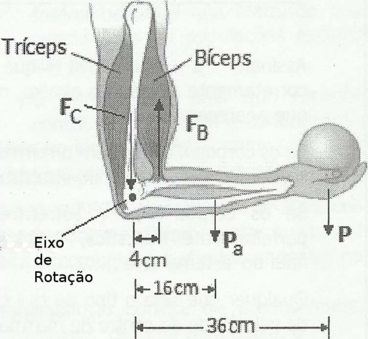

A figura abaixo representa esquematicamente o braço e o antebraço de uma pessoa que está sustentando um peso P.
O antebraço forma um ângulo de 90° com o braço.
FB é a força exercida pelo bíceps sobre o antebraço, e FC é a força na articulação do cotovelo.
Sendo a intensidade do peso P = 50 N e a intensidade do peso do antebraço Pa = 20 N, determine a intensidade da força FB para que o braço e o antebraço fiquem em equilíbrio na posição indicada na figura.
Estando o braço parado, a soma das forças multiplicadas pelas distâncias em relação ao eixo (momento) deve ser zero.
M = (16 x Pa) + (36 x P) + (0 x Fc) - (4 x FB) = 0
Reorganizando, temos
(4 x FB) = (16 x Pa) + (36 x P)
Dividindo por 4:
FB = (4 x Pa) + (9 x P)
Substituindo os valores das forças dados no exercício
FB = (4 x 20) + (9 x 50)
FB = 80 + 450
FB = 530 N
